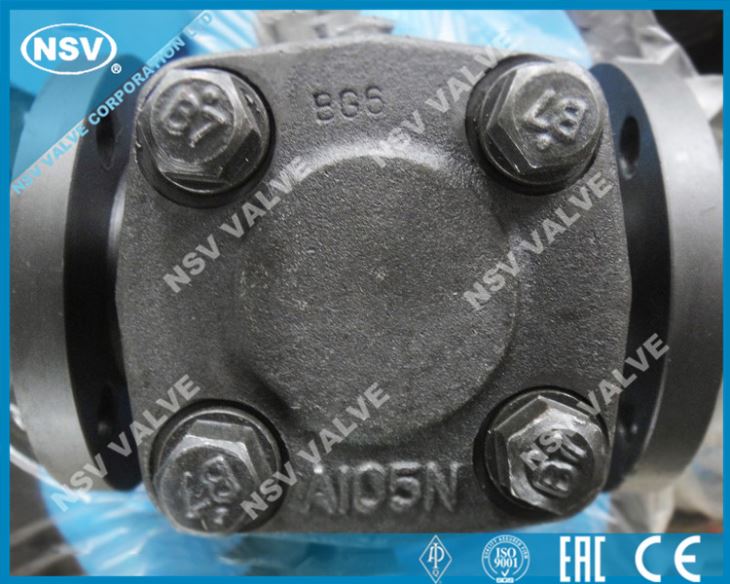

Кований підйомний зворотний клапан
Деталі продукту
Для запобігання зворотного потоку в лінії використовуються ковані підвісні клапани підйому NSV (поршневий зворотний або кульовий зворотний клапан), як і всі зворотні клапани. У стандартній конструкції клапана немає пружини для мінімізації тиску тріщин і падіння тиску, він буде функціонувати належним чином лише при встановленні в горизонтальній лінії. Як варіант, конструкції можуть включати пружину для сприяння закриттю та для використання у стилях 90 градусів, встановлених у вертикальних лініях.
Чинний стандарт
Стандарт дизайну: API 602, ASME B16.34, BS 5352, DIN3352
Віч-на-віч: ASME B16.10, EN 558, DIN3202
Кінцевий фланець: ASME B16.5, DIN2533
Торцеве зварювання Закінчується: ASME B16.25, DIN3239
Розетки з звареними кінцями: ASME B16.11
Різьбові кінці: ASME B1.20.1
Огляд та випробування: API 598, DIN3230
Асортимент продукції
Розмір: 1/2 "~ 2" (DN15 ~ DN50)
Оцінка: ANSI 150lb ~ 1500lb
Матеріали кузова: A105, LF2, F91, F11, F22, F304, F304L, F316, F316L, F321, F51, Легована сталь тощо.
Обрізка: за API 602
Особливості дизайну
Повний або зменшений дизайн порту
Вилка / кульковий диск
Також доступні болтові капоти (BB), зварений капот (WB), капот ущільнювача під тиском (PSB).
Фланцеві, стикові, зварені або з різьбовими кінцями
Стандартні характеристики матеріалу
| НЕМАЄ. | Назва частини | CS до ASTM | ЯК АСТМ | SS до ASTM | |
Тип A105 | Тип F22 | Тип F304 (L) | Тип F316 (L) | ||
1 | Тіло | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | Поршневий диск | A276 410 | A276 304 | A276 304 (L) | A276 316 (L) |
3 | Прокладка | Гофрований SS + графіт | SS + PTFE | ||
4 | Капелюшок | A105 | A182 F22 | A182 F304 L | A182 F316 (L) |
5 | Табличка | СС | |||
6 | Болт | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
7 | М'яч | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
Підходить середній | WOGetc | WOGetc | HNO3CH3OOH тощо | ||
Відповідна температура | -29 ℃ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ | ||
Примітка: Інші матеріали доступні за запитом. CS = вуглецева сталь; AS = Легована сталь; SS = нержавіюча сталь.
ПІДКЛЮЧЕННЯ ТІЛОМ: ЗВАРЕНО-ПОКРИТТЯ
Процедури зварювання NSV виконуються операторами, кваліфікованими відповідно до ASME IX.
Зварювальні клапани NSV поставляються в стандартному типі з різьбовим і наплавленим капелюшком відповідно до. "В" версії. За запитом можна поставити повне проникаюче зварювання відповідно до версії "А".
FAQ
1. Q: Що таке гарантія на клапани?
Відповідь: Гарантійний термін на наші клапани повинен становити 18 місяців з дати відправлення або 12 місяців після встановлення, залежно від того, що відбудеться спочатку.
2. Питання: Що таке упаковка для доставки?
A: Його коробка для невеликих клапанів (зразок) і корпусу з фанери (не піддаються фумігації).
3.Q: Чи є MOQ?
: Ні. Ми можемо прийняти 1 комплект, але додаткові витрати становлять 150,00 доларів (процес експорту), якщо вартість замовлення в межах 2000,00 доларів.
